Centrale de secours du Centre Hospitalier de Roanne, France
Type d’intervention
Pré-étude, audit, étude, mise en serviceClient
CH de RoanneDate de la réalisation
Lieu
Roanne, FranceÀ propos de l’installation
1. Contexte
Le Centre Hospitalier de Roanne a récemment entrepris une modernisation complète de sa centrale de secours. L’objectif était de garantir une alimentation électrique fiable, sécurisée et sans interruption. Ce point est essentiel au bon fonctionnement des services critiques. En effet, dans un environnement hospitalier, la stabilité de l’alimentation est primordiale. Une coupure, même très brève, peut entraîner des conséquences graves. Cela affecte la continuité des soins, la sécurité des patients et les équipements médicaux sensibles.
Dans ce cadre, Positif-Veolia, maître d’œuvre du projet, a fait appel à l’expertise de CRE Technology pour la partie automatisme et contrôle-commande. Notre mission consistait à réaliser un rétrofit complet, comprenant le remplacement des équipements obsolètes et la validation des différents modes de fonctionnement. De plus, une supervision centralisée et évolutive a été installée pour faciliter la gestion de l’installation. L’objectif principal était d’améliorer la redondance de l’alimentation en cas de coupure du réseau principal. Par ailleurs, la coordination entre les groupes électrogènes a été optimisée pour renforcer la fiabilité du système. Enfin, la solution mise en place simplifie le travail des équipes techniques sur site au quotidien.
2. Problématiques rencontrées par le client
D’une part, l’un des points critiques à l’origine du projet était l’obsolescence des cartes de commande utilisées jusqu’alors. L’installation était encore équipée de cartes CRE UNIGEN+ qui ne répondaient plus aux standards actuels de performance et de sécurité.
Par ailleurs, le système présentait un comportement dynamique insatisfaisant, principalement lié à une utilisation inappropriée des régulateurs de vitesse HEINZMANN KG 16, ce qui affectait à la fois la stabilité et l’optimisation du fonctionnement de la centrale.
L’absence d’une régulation efficace posait des risques en cas de coupure réseau, avec une coordination insuffisante entre les groupes électrogènes.
3. Les enjeux du projet
L’intervention visait à garantir une continuité d’alimentation totale pour les infrastructures critiques du CH de Roanne. Il fallait également optimiser la gestion des groupes électrogènes. Pour cela, la montée en charge devait être progressive, la répartition de puissance équilibrée, et l’efficacité énergétique améliorée.
Par ailleurs, la mise en place d’un système de supervision moderne était un point clé. Il devait permettre aux équipes techniques de suivre en temps réel l’état de l’installation. Cela facilitait aussi la maintenance et permettait d’anticiper les défauts.
La solution que nous avons apportée
Pour répondre à ces objectifs, CRE Technology a déployé une solution complète et sur mesure, adaptée aux contraintes techniques du site et à ses exigences de fiabilité.

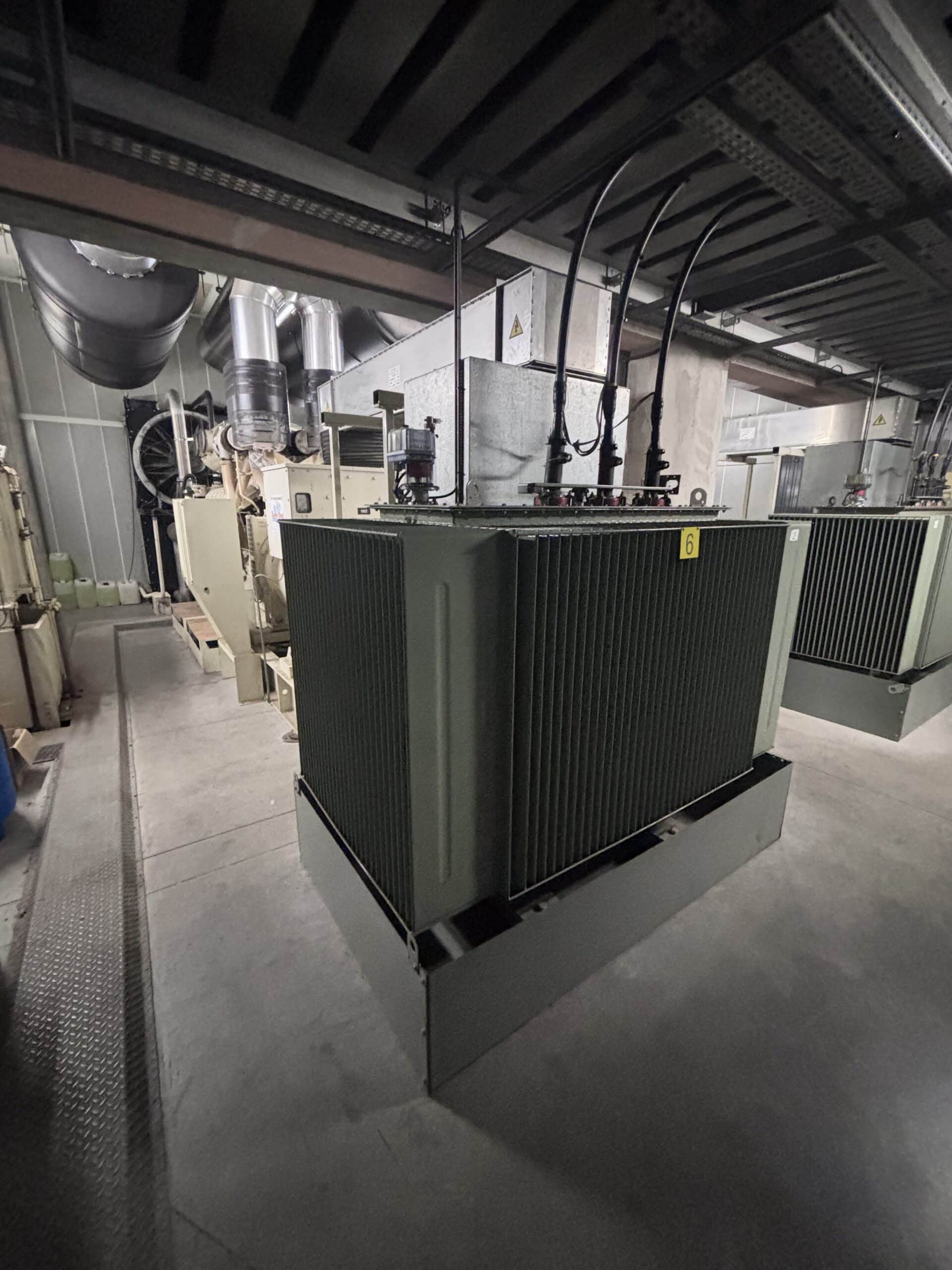

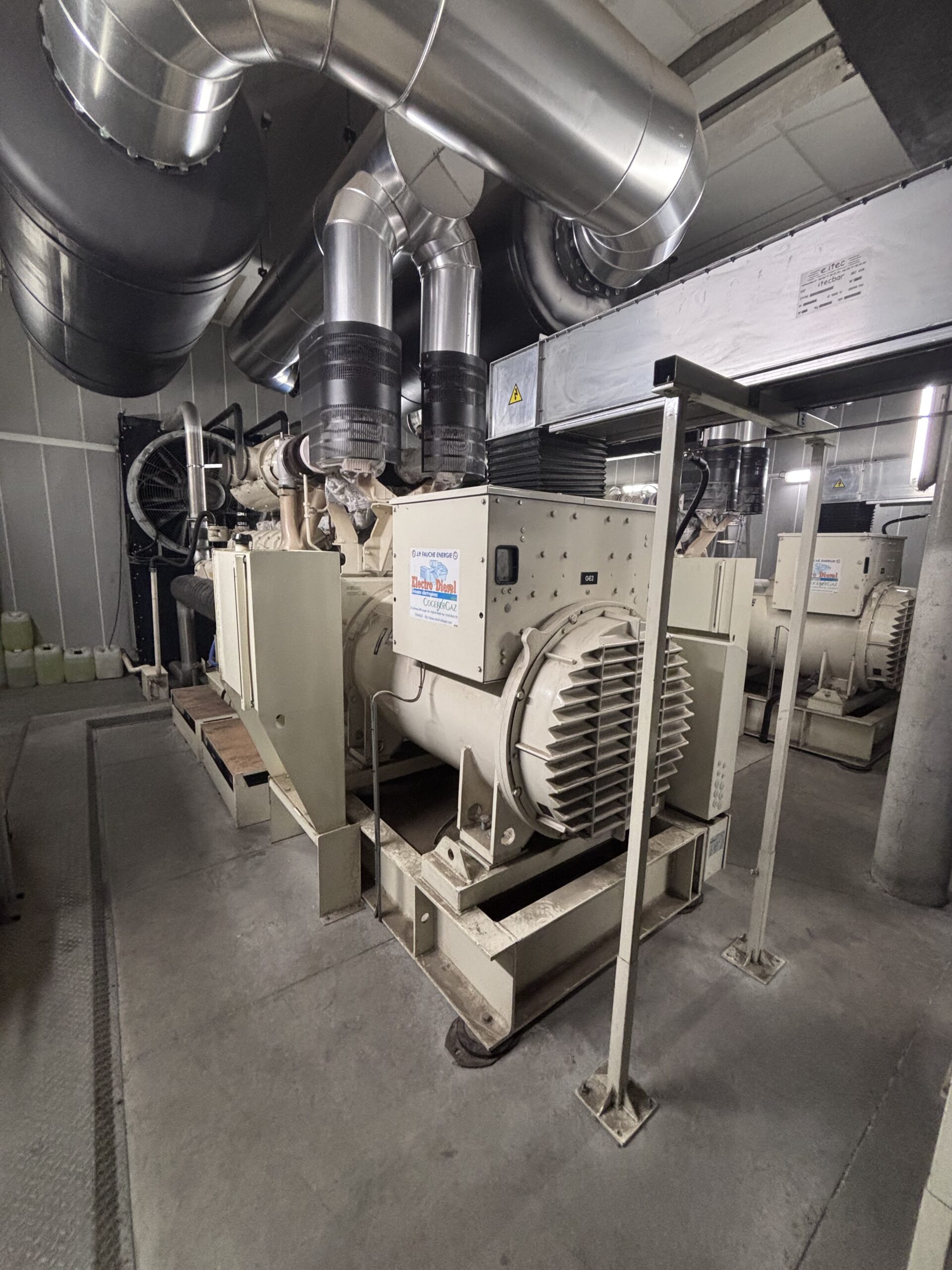

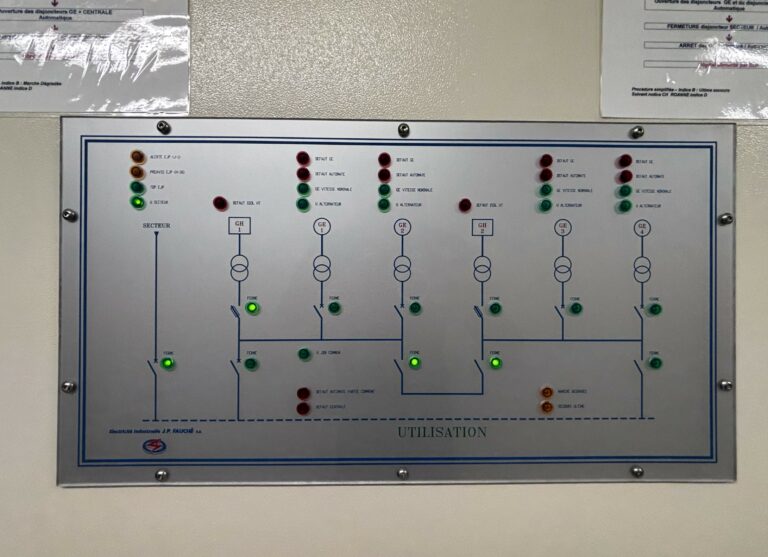

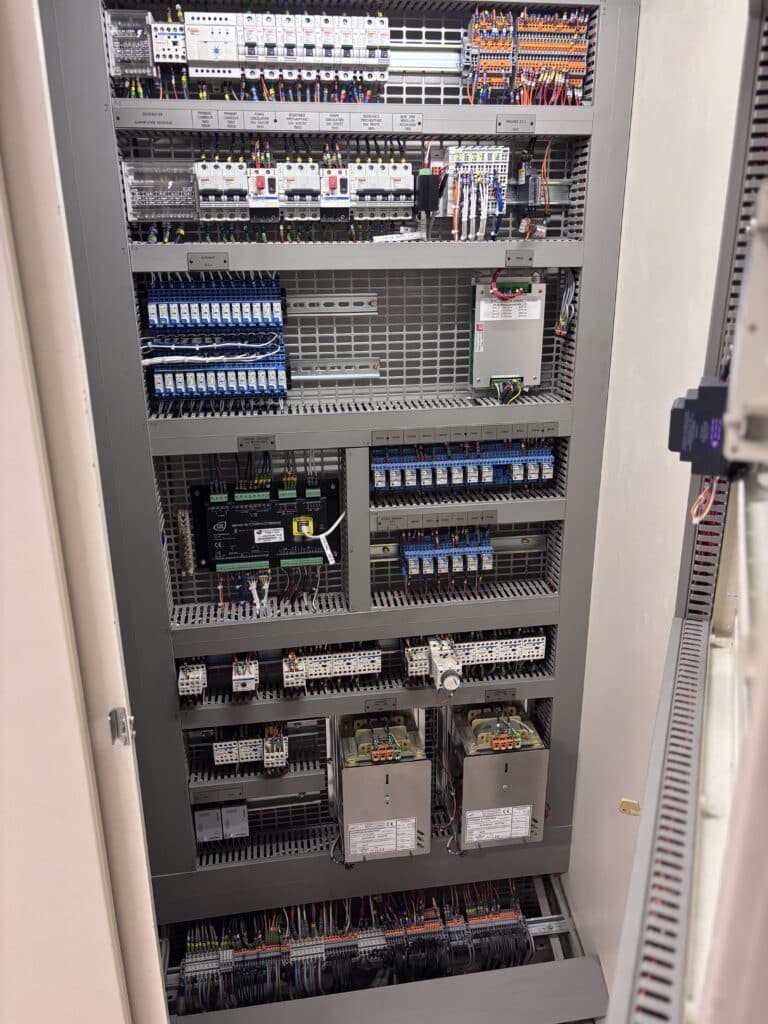

La centrale est composée de quatre groupes électrogènes. Deux sont de 1600 kVA et deux de 2000 kVA. Ces groupes sont interconnectés dans une boucle haute tension. Cela garantit une redondance totale de l’alimentation. La solution permet une synchronisation automatique entre les groupes et avec le réseau. En cas de défaillance, la montée en charge est rapide, fluide et équilibrée.

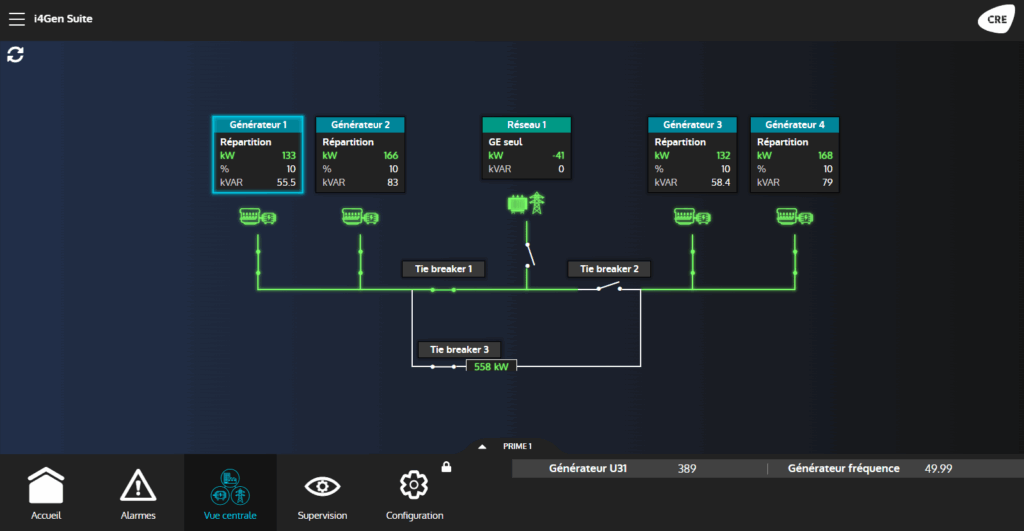

Le cœur du système repose sur une supervision centralisée i4GEN, permettant un affichage en temps réel de l’ensemble des paramètres de l’installation et la consultation de l’historique des événements. Cette interface intuitive facilite grandement l’exploitation quotidienne et la maintenance préventive.
CRE Technology a fourni des solutions de contrôle et de supervision pour cette réalisation, garantissant une parfaite compatibilité entre tous les composants.
1. Module GENSYS COMPACT PRIME – Gestion des groupes électrogènes
Quatre modules GENSYS COMPACT PRIME ont été installés (un par groupe électrogène) permettant une gestion autonome et coordonnée des générateurs :
- Démarrage et arrêt automatisés du moteur : Chaque GENSYS pilote automatiquement le démarrage des groupes dès la détection d’une coupure réseau, garantissant une montée en charge rapide.
- Protections du groupe électrogène : Intègre les protections électriques et mécaniques nécessaires à la sécurité du groupe, adaptées aux normes en vigueur dans le secteur hospitalier.
- Surveillance et affichage des paramètres : Permet une visualisation et un contrôle simples des paramètres mécaniques et électriques.
- Capacité de synchronisation : Synchronisation automatique des 4 groupes entre eux et avec le réseau principal, assurant une transition sans coupure lors du retour réseau.
- Répartition de charge (kW/kVAr) : Intègre une gestion des rampes de charge et de décharge pour une distribution optimisée de l’énergie.
- Gestion dynamique des groupes électrogènes : Active ou désactive automatiquement les groupes selon la charge réelle de l’installation, afin d’optimiser le fonctionnement global de la centrale.
2. Module MASTER COMPACT 1B – Coordination des groupés électrogènes avec le réseau
Un module Master Compact 1B a été installé assurant la coordination complète de la centrale :
- Démarrage et arrêt automatisés de la centrale : Orchestration globale des séquences de démarrage, d’arrêt et de transfert de charge pour l’ensemble des groupes.
- Protections réseau/couplage: Intègre les protections de couplage avec le réseau et veille à la conformité des paramètres de tension, fréquence et phase avant synchronisation.
- Surveillance et affichage des paramètres : Supervision centralisée des données clés, avec affichage des rampes de charge kW/kVAr pour chaque phase du processus.
- Capacité de synchronisation (Couplage fugitif) : Permet un retour au réseau sans coupure grâce à un couplage fugitif maîtrisé entre la centrale et le réseau EDF.
- Répartition de charge (kW/kVAr) & rampes entre les différentes sources : Gère les rampes de charge/décharge entre les groupes et le réseau pour assurer des transferts fluides et sans à-coups.

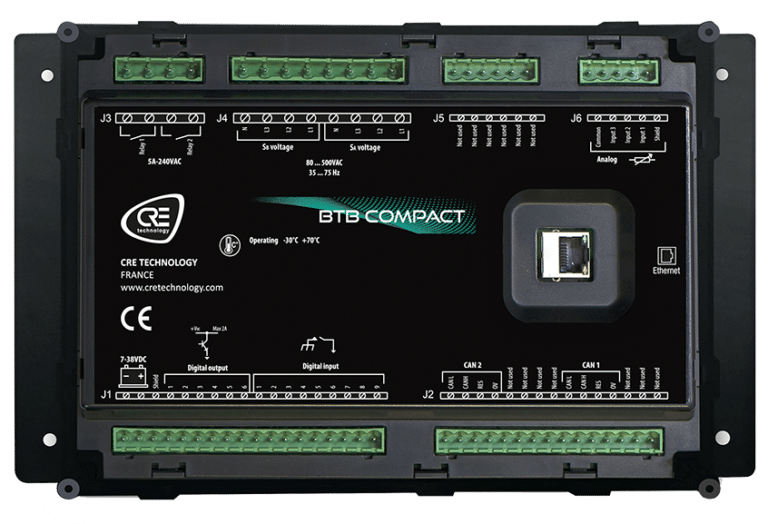

3. Module BTB COMPACT – Gestion des disjoncteurs de traverse

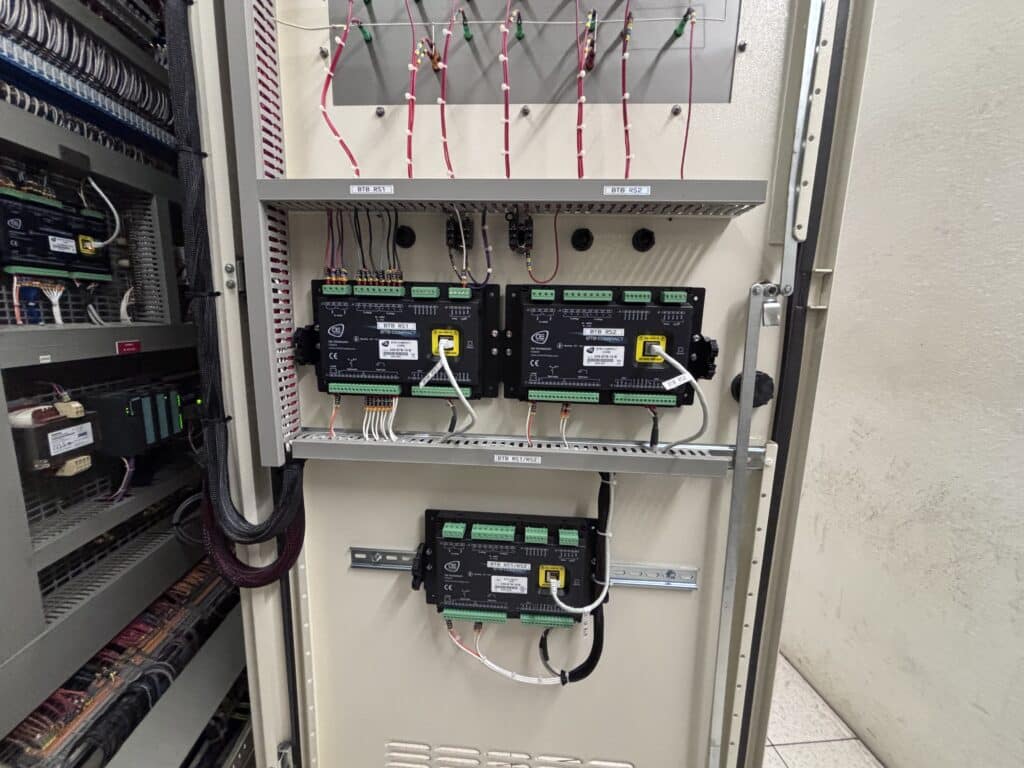

Les trois modules BTB Compact installés, sont dédiés à la gestion des disjoncteurs de traverse dans une architecture en boucle :
- Ouverture/Fermeture automatisées du disjoncteur de couplage : En mode AUTO les séquences sont gérées automatiquement par le module. Un mode MAN est disponible permettant de piloter manuellement le disjoncteur depuis les boutons de la face avant.
- Surveillance et affichage des paramètres : Supervision de la synchronisation avant fermeture du disjoncteur (tension, phase, fréquence), via le Synchroscope intégré.
- Capacité de synchronisation : Synchronisation automatique entre deux sources électriques avant couplage, assurant une transition sans impact.
- Répartition/égalisation de charge (kW/kVAr) : Une fois la synchronisation effectuée, le BTB applique une rampe d’égalisation jusqu’à équilibre complet entre les deux parties du réseau.
4. Module I4GEN – Supervision de la centrale

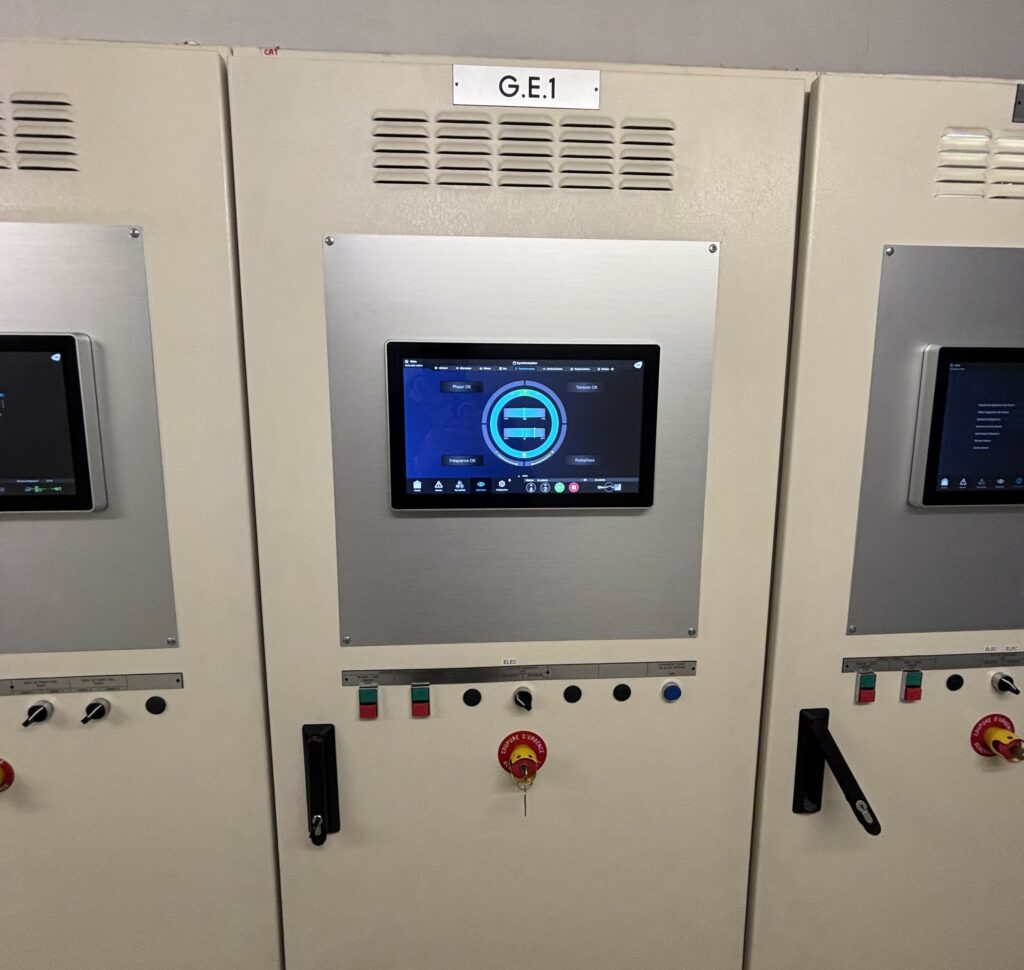

Cinq i4Gen installés : un par groupe électrogène et un pour la partie commune (via le Master Compact 1B) :

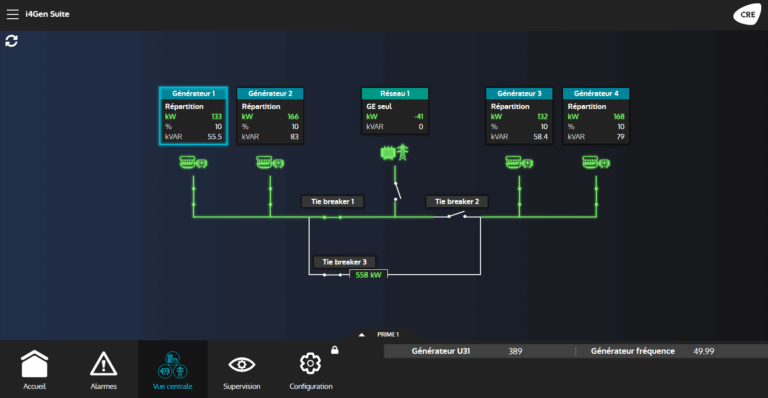

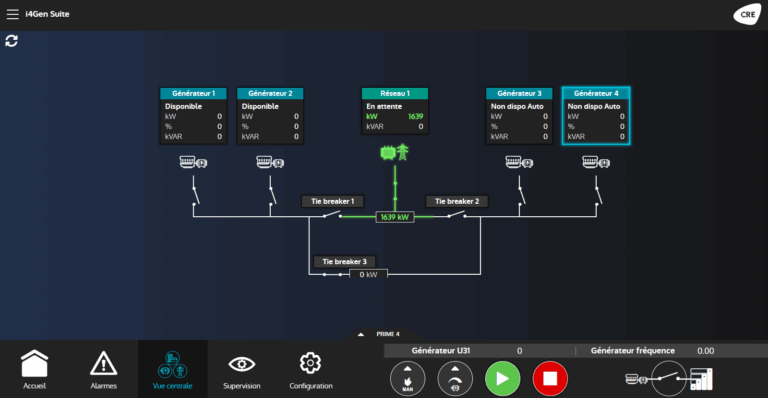

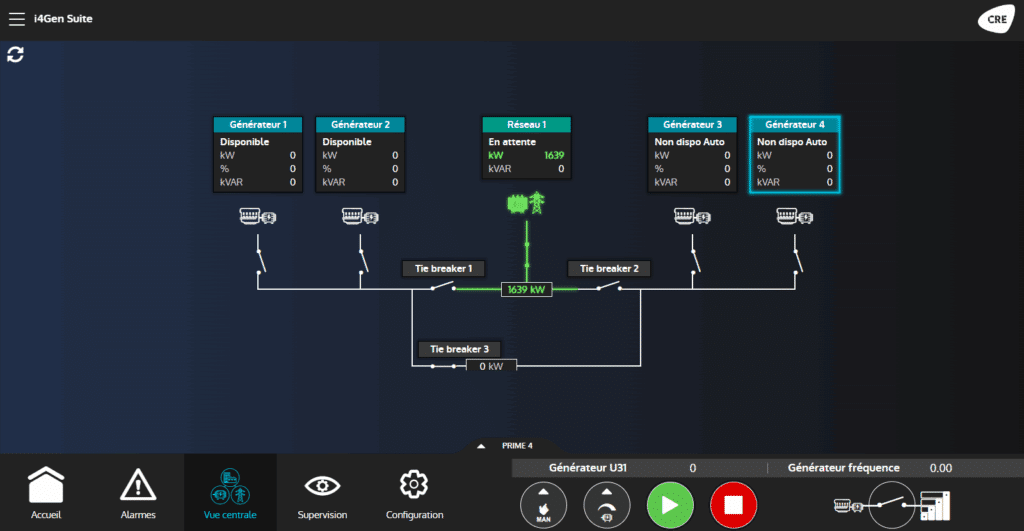

- Affichage automatique du schéma unifilaire de l’installation : Permet aux équipes techniques de visualiser en temps réel l’état de la centrale et les statuts des équipements.
- Archivage horodaté des événements : Historique local des alarmes, défauts et événements pour faciliter l’analyse post-incident et la maintenance préventive.
- Synchronisation horaire automatique sur le réseau : Appliquée à tous les contrôleurs pour assurer une cohérence des données.
- Notifications détaillées par e-mail : Envoi automatique d’alertes en cas d’alarme ou de défaut.
Conclusion
Grâce à l’intervention de CRE Technology, le Centre Hospitalier de Roanne dispose d’une centrale de secours fiable et performante. De plus, cette installation est conçue pour être simple à exploiter, tout en répondant aux exigences strictes du secteur hospitalier.
Désormais, le fonctionnement de la centrale est entièrement automatisé, du démarrage des groupes à la répartition équilibrée de la charge. En complément, la supervision i4GEN permet un pilotage serein avec alertes en temps réel et un accès distant sécurisé.
Par ailleurs, l’installation est évolutive, assurant la compatibilité avec de futures extensions ou des sources d’énergie renouvelable. Ainsi, ce projet illustre la capacité de CRE Technology à moderniser des sites sensibles avec des solutions robustes et intégrées. Enfin, il confirme notre expertise dans l’accompagnement des installations critiques vers des systèmes d’alimentation sûrs et durables.
