Sorties TOR 24VDC/0,5A

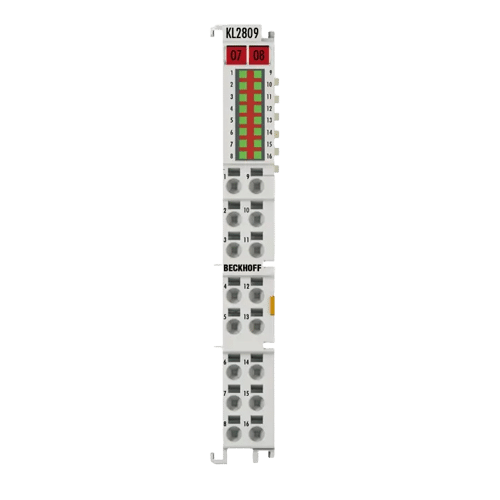

Le terminal de sortie logique KL2809 relie les signaux de commande binaires de l’appareil d’automatisation aux actionneurs du système de traitement avec une isolation électrique. Le KL2809 est protégé contre les inversions de polarité et traite les courants de charge avec des sorties protégées contre les surcharges et les courts-circuits. Le terminal de bus contient 16 canaux qui indiquent l’état de leurs signaux au moyen de diodes lumineuses. il est particulièrement adapté à une utilisation peu encombrante dans les armoires de commande. La technologie de connexion est optimisée pour les entrées asymétriques. Tous les composants doivent utiliser le même point de référence que le KL2809. Les contacts de puissance sont bouclés.
Les sorties sont alimentées par le contact de puissance 24 V de la KL2809. Les conducteurs peuvent être raccordés sans outils dans le cas de câbles rigides utilisant la technologie d’enfichage direct.
Les terminaux de bus HD (Haute Densité), avec une densité d’emballage plus élevée, disposent de 16 points de connexion dans le boîtier d’un bloc de jonction de 12 mm.
