Gestion de l’énergie d’un port maritime : les solutions CRE Technology au cœur du smartgrid de la Martinique
Type d’intervention
Pré-étude ; Etude ; Pré recette ; Mise en serviceClient
Le Grand Port Maritime de la MartiniqueLieu
Fort-de-France, MartiniqueÀ propos de l’installation
Le Grand Port Maritime de la Martinique a engagé une transformation majeure de son terminal à conteneurs de la Pointe des Grives. Cette infrastructure stratégique adopte ainsi une nouvelle approche de la gestion de l’énergie d’un port maritime, fondée sur un smartgrid hybride de nouvelle génération.
Le projet est porté par VALOREM, titulaire du marché et coordinateur général. Il s’appuie sur un groupement de partenaires locaux. Parmi eux figurent SEREC (travaux électriques HTA/BT, SCADA, groupe électrogène et PMS), So Watt (photovoltaïque), DAC Antilles (maîtrise d’œuvre), IB Consult (BE structures) et Colorado (architecte).
L’objectif annoncé est ambitieux : couvrir 50 % de la consommation du terminal en autoconsommation photovoltaïque avec stockage. Par ailleurs, la centrale assure la résilience énergétique du site face aux coupures réseau et aux situations de crise (cyclones, séismes).
C’est dans ce cadre que SEREC a intégré les solutions CRE Technology pour piloter l’ensemble des sources d’énergie du smartgrid.
Contexte
Situé à Fort-de-France, le terminal à conteneurs de la Pointe des Grives est un hub maritime régional. De plus, il est exposé aux aléas climatiques caribéens. Par conséquent, sa continuité d’exploitation représente un enjeu critique pour le territoire.
Pour répondre à ces défis, l’architecture déployée combine cinq sources d’énergie :
- une arrivée réseau ;
- un groupe électrogène diesel Cummins de 1 675 kVA ;
- trois champs photovoltaïques (700 kWc, 600 kWc et 40 kWc) équipés d’onduleurs Huawei avec concentrateurs Smart Logger 3000 ;
- un système de stockage BESS de 1,4 MW (7 containers, onduleur SUNGROW).
L’ensemble fonctionne sur un bus 690 VAC. Une telle architecture multi-sources nécessite une coordination fine et fiable entre chaque équipement.
La solution que nous avons apportée
Pour orchestrer ce smartgrid, six contrôleurs CRE Technology ont été intégrés par SEREC. Chaque contrôleur pilote une section précise de l’architecture, selon la philosophie modulaire de la marque. Ainsi, chaque module correspond à une source ou à une arrivée du schéma unifilaire.
- Module MASTER COMPACT – Gestion de l’arrivée réseau
Un contrôleur MASTER COMPACT (version CORE) gère l’arrivée réseau du terminal. Il assure la mesure, la protection et l’intégration de cette source dans le smartgrid.
- Module GENSYS COMPACT PRIME – Contrôle du groupe électrogène

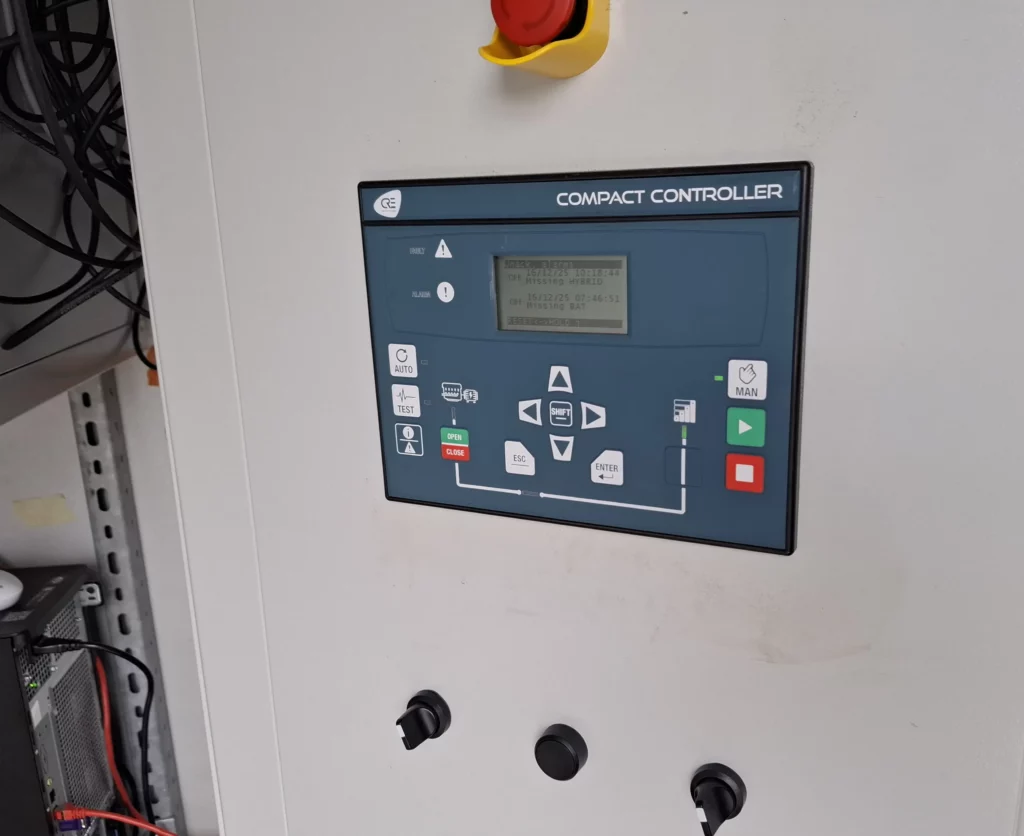

Un contrôleur GENSYS COMPACT PRIME (version HMI, montée en façade d’armoire) pilote le groupe électrogène Cummins de 1 675 kVA. En effet, il en assure le démarrage et l’arrêt, les protections moteur ainsi que la synchronisation avec le bus.
- Module HYBRID COMPACT – Gestion des champs photovoltaïques

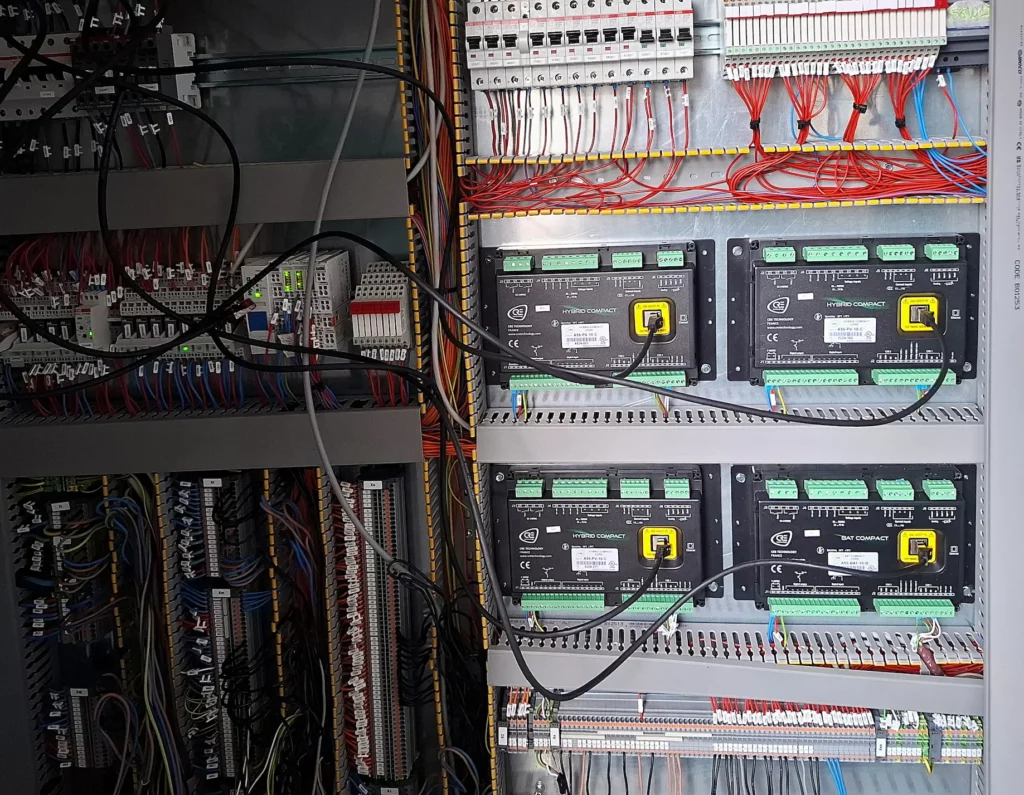

Trois contrôleurs HYBRID COMPACT (version CORE) supervisent les trois champs photovoltaïques. Chacun dialogue avec les onduleurs Huawei via leur Smart Logger 3000 et assure le suivi du point de puissance.
- Module BAT COMPACT – Gestion du système de stockage
Un contrôleur BAT COMPACT (version CORE) pilote le système de stockage par batteries. Par conséquent, il interface l’onduleur SUNGROW de 1,4 MW et coordonne la charge comme la décharge du BESS.
Une architecture interopérable et coordonnée
Les six contrôleurs CRE Technology communiquent entre eux via CANbus, selon l’architecture standard de la marque. Ainsi, le pilotage de l’ensemble reste fluide et synchronisé.

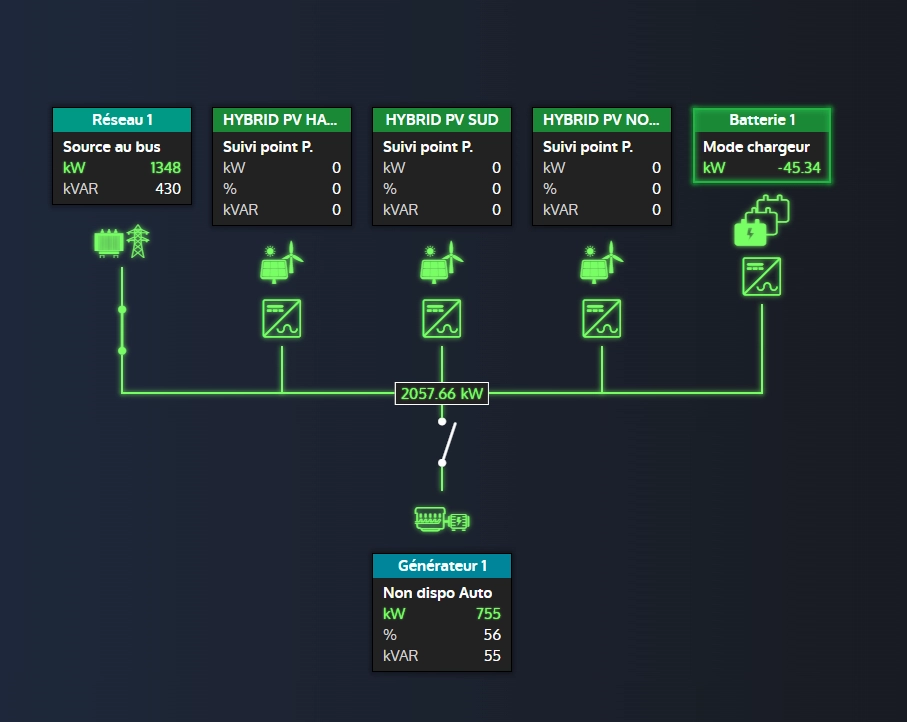

Par ailleurs, la supervision est assurée via le logiciel i4Gen Suite 2. Celui-ci offre une vue unifiée du synoptique et des paramètres temps réel.
Enfin, cette architecture illustre la capacité d’interopérabilité des solutions CRE. En effet, elles dialoguent ici avec trois marques différentes : Cummins pour le genset, Huawei pour le PV et SUNGROW pour le BESS.
Conclusion
Le smartgrid de la Pointe des Grives marque une étape clé dans la transition énergétique du Grand Port Maritime de la Martinique. Avec six contrôleurs déployés, CRE Technology est au cœur de cette infrastructure d’envergure.
Cette réalisation démontre, par ailleurs, la capacité des solutions CRE à orchestrer des architectures hybrides complexes et multi-marques. Elle illustre ainsi leur place dans des projets stratégiques de décarbonation industrielle et portuaire.
Pour en savoir plus sur le projet, consultez le site officiel du Grand Port Maritime de la Martinique.
